CSR系列彩色無紙記錄儀采用5.7英寸TFT或STN彩色液晶屏作為顯示器， |
|
|
采用大容量FLASH（***大128Mbit）作為存儲介質，結構小巧緊湊，性價比 |
|
高。數據可以保存到USB存儲棒， 也可以通過通訊方式傳送到上位機，通過 |
|
PC軟件可以方便地實現實時數據采集、參數設置、數據分析和管理。 |
|
全中文 操作界面 |
| 所有顯示畫面、組態界面及打印輸出全中文顯示，快捷的中文菜單，提 |
|
示用戶逐級完成參數設定。 |
|
明確的中文信息，標識顯示數據的工程涵義，方便現場操作人員的使 |
|
用。內置國標二級漢字庫全部8178個漢字和字符，帶拼音輸入法，可對通道 |
|
工位等信息進行漢字標注。 |
|
******的 性能價格比 |
|
與******儀表相比，只需單色無紙記錄儀的價格，即可享用彩色無紙記錄 |
|
儀的性能。 |
|
增強型儀表可帶流量積算功能。可完成流量系數的自動演算與設置，適 |
|
配各種不******型的流量、溫度、壓力傳感器，可準確地對質量、流量、體積 |
|
流量、熱能、熱量等進行實時值測量與累積積算。***多5路全補償的流量通道 |
|
，***多16路無補償的流量通道。 |
|
增強型儀表可帶PID控制，可實現***多4路的32段自整定PID控制。 |
|
豐富多樣的操作顯示畫面 |
|
采用5.7英寸320*240寬視角TFT或STN彩色液晶顯示器。 |
|
豐富的圖形畫面，提供各種需要顯示的參數組合。顯示畫面包括曲線顯示、棒圖顯示、全通道總覽顯示、歷史追憶、報警一覽、日/ |
|
月/班報表等。 |
|
輕觸式面板按鍵，可設置按鍵發音，方便用戶進行各種的操作。 |
|
配置畫面可顯示儀表功能、存儲容量、可記錄數據時間長度、隨機接線圖等信息。 |
|
高容量的存儲空間 |
|
采用快閃存儲器作為內部存儲介質，不需后備電池，即使斷電也不會丟失數據。 |
|
基本配置為64Mbit的閃存，***多可擴充到128Mbit。每個記錄點保存測量間隔時間內數值的***大值和***小值，即使是數值瞬間突變， |
|
也會記錄在案。 |
|
可使用外部存儲棒，容量64Mbit或128Mbit可選。采用USB存儲棒代替軟盤，存儲容量擴大5~11倍，且無機械可動部件，不易損壞， |
|
可靠性強。 |
|
靈活的硬件組配 |
|
采用即插即用型插卡式結構，設計有多種類型的輸入輸出I/O卡，用戶需要擴充輸入輸出通道時，無須返回廠家或另購新表，只需購 |
|
買相應的I/O卡，即插即用，儀表會檢測到新I/O卡，并自動生成相應的隨機接線圖。 |
|
每臺儀表***多有3個擴展插槽，可實現***多16路輸入，8路I/V輸出，6路饋電輸出。 |
|
強大的 記錄追憶功能： |
|
可單步追憶。 |
|
可自動連續（追憶速度分20檔可調）追憶。 |
|
可按時間查詢追憶。 |
|
可通過移動定位軸來查看歷史數據及曲線。 |
|
功能日益強大的應用軟件 |
|
PC應用分析軟件可通過RS232/RS485通訊或USB存儲棒讀取記錄數據，并可通過通訊進行組態設置，方便對數據的分析和管理。 |
|
可隨時通過INTERNET免費升級新版本的應用分析軟件。 |
|
顯示畫面 |
|
|
|
|
實時曲線顯示
|
棒形圖顯示
|
|
分6組分別顯示1-4個通道的實時趨勢曲線，可通過 |
可分6組顯示棒形圖，以及當前測量數值和報警限值 |
|
時標切換來縮放顯示曲線。可設置各組顯示通道及曲線 |
報警狀態。 |
|
的顏色，曲線縱向或橫向顯示，可模擬滾動走紙顯示。 |
? |
|
|
|
|
雙通道顯示
|
全通道顯示 |
|
任意兩個通道測量值顯示，便于遠距離觀看測量值。 |
集中顯示所有通道的測量值、工位號、工程單位和 |
|
|
報警狀態。 |
|
|
|
|
當前報警顯示
|
報警一覽顯示
|
|
集中顯示當前所有通道的報警狀態，使報警信息一目 |
顯示儀表及各通道***后16條報警記錄，按"翻頁"鍵 |
|
了然。 |
進行切換。 |
|
|
|
|
歷史追憶顯示
|
儀表配置及接線圖 |
|
提供多種追憶方式，可移動曲線或定位軸，方便查詢 |
顯示當前儀表的類型、存儲容量、通道數、記錄 |
|
歷史記錄。 |
間隔、可記錄時間長度、記錄起始時間、剩余存儲容 |
|
|
量，顯示隨機接線圖。 |
|
|
|
|
系統組態
|
通道組態
|
|
設置日期、時間、權限密碼等相關參數。 |
設置各通道采集、顯示信號的相關參數。 |
|
|
|
|
報警組態
|
通訊組態
|
|
設置各通道報警參數。 |
設置與PC、打印機或其他設備進行通訊的相關參數。 |
|
|
|
|
變送組態
|
流量組態
|
|
設置信號變送輸出的相關參數 |
設置流量通道的相關參數。 |
|
主要技術指標 |
|
輸入信號 模擬量輸入： 熱電偶 B、S、K、E、T、J、W |
|
熱電阻 Pt100、Cu50 |
|
電壓 0 - 5V 1 - 5V |
|
0 - 100mv 0 - 20mv |
|
電流 0 - 10mA 4 - 20mA |
|
脈沖量輸入： 矩形波，正弦波或三角波 |
|
幅度 ≥ 4V 頻率 0 - 15KHz |
|
運算輸入： 可進行通道與通道之間的加、減、乘、除、開方運算，得到新的通道值，且無需另加費用。 |
|
輸出信號 模擬量輸出： 電流 0 - 10mA （負載≤750Ω） |
|
4 - 20mA （負載≤500Ω） |
|
電壓 0 - 5V （負載≥250KΩ） |
|
1 - 5V （負載≥250KΩ） |
|
開關量輸出： 繼電器觸點容量：AC 220V/3A 或DC 24V/5A（阻性負載） |
|
SCR輸出 -- 400V/0.5A |
|
SSR輸出 -- 6 - 9V/0.05A |
|
饋電輸出 ： DC 24V/30mA |
|
精 度 0.5 %FS±1字 或 0.2% FS±1字 |
|
補償方式 溫度補償，壓力補償或溫度壓力補償 |
|
小信號切除 0 - 25.5%FS |
|
測量范圍 -1999 - 999999字 |
|
累積值范圍 0 -- 999999999.999 字 |
|
采樣周期 0.5秒 |
|
記錄間隔 1秒--4分鐘之間以秒為單位共240檔可供選擇。 |
|
顯示方式 背光式大屏幕液晶（LCD）圖形顯示板 |
|
顯示內容可由漢字，西文，數字，過程曲線，光柱等組成 |
|
通過面板按鍵可完成畫面翻頁，歷史數據前后搜索，LCD畫面對比度，屏幕時標變更等 |
|
瞬時流量顯示：0 - 999999 累積流量顯示：0 - 999999999.999 |
|
瞬時熱能顯示：0 - 999999 累積熱能顯示：0 - 999999999.999 |
|
溫度補償顯示：-1999 - 999999 壓力補償顯示：-1999 - 999999 |
|
參數設定 中文菜單提示，面板按鍵設定或上位機通過通訊口設定，設定參數密碼鎖定。 |
|
報警功能 每個通道***多可以設定4個報警點，每個報警點可選擇上限或下限報警，可設置報警輸出延時時間、報警 |
|
輸出（4個繼 電器可復用）、蜂鳴報警輸出。還可設置外接報警音響觸點和報警屏自動切換功能。每個通道 |
|
保存***新的16回差、繼電器觸電條報警信息。 |
|
控制方式 可選擇帶回差的ON/OFF繼電器觸點輸出（AC220V/3A）。 |
|
通訊輸出 RS232/485 ，波特率1200 ~ 57600pbs (TTL電平，儀表右側接口) |
|
1200 ~ 19200pbs (帶光隔，儀表后側接口) |
|
打印功能 可外接面板式、臺式微型打印機或帶串口輸出的寬行打印機(如LQ-300K)，打印歷史數據或曲線。 |
|
保護方式 設定參數長久保存，記錄數據斷電保存，內置 WATCHING DOG 電路。 |
|
屏保功能 可設置在連續無按鍵一定時間后，關閉屏幕顯示，以延長液晶屏的使用壽命。按任意鍵即可恢復屏幕顯示。 |
|
語 言 中文(簡體或繁體) |
|
使用環境 環境溫度 0 ~ 45 ℃ 相對濕度 ≤ 85%RH 避免強腐蝕性氣體
電源電壓 AC 220V+10-15% 50 - 60Hz |
|
功 耗 ≤ 25W |
|
重 量 約1000 g |
|
安 裝 儀表尺寸：165×150×220 mm 開孔尺寸：138×138 mm
安裝：卡條式固定架 |
|
存儲容量 ***大存儲空間為128Mbit，數據記錄時間長短與儀表通道數、存儲容量、記錄時間間隔有關，可參考下表： |
|
容量（Mb） |
記錄間隔(S) |
通道數 |
大約可記錄天數(天) |
|
64
(出廠基本配置) |
10 |
1 |
152 |
|
2 |
76 |
|
4 |
38 |
|
8 |
18 |
|
16 |
8 |
|
240 |
1 |
3663 |
|
2 |
1831 |
|
4 |
915 |
|
8 |
438 |
|
16 |
199 |
|
|
10 |
1 |
327 |
|
2 |
163 |
|
4 |
81 |
|
8 |
39 |
|
16 |
17 |
|
240 |
1 |
7850 |
|
2 |
3925 |
|
4 |
1962 |
|
8 |
938 |
|
16 |
426 |
|
接線圖 |
|
|
|
★ 注：CH1～CH6為通道1～通道6輸入接線柱。(以上的接線圖是以6通道全切換輸入為例) |
|
★ 注：特殊訂貨與本接線圖不同之處，以隨機接線圖為準。 |
|
開孔尺寸(單位: mm) |
打印 |
|
可定時打印實時數據，可打印歷史記錄曲線。 |
|
|
數據輸出 -------------------
CH1 = 428.0 ℃
CH2 = 548.3 ℃
CH3 = 788.3 ℃
CH4 = 787.7 ℃
|
|
|

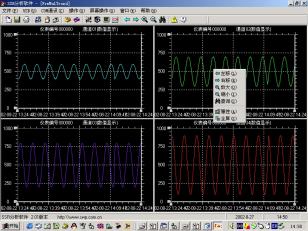

上位機管理軟件 |
|
通過CSR專用分析管理軟件，可通過通訊與儀表相連，進行遠程數據管理及參數設置，也可通過USB口讀取存儲棒中的數據，實現記 |
|
錄數據的分析處理、檢索、曲線打印等功能。 |
|
|
|
監控系統軟件 |
|
通過SWP-SPC2000版工控組態軟件，CSR系列彩色無紙記錄儀和其他儀表以485通訊方式可方便地組成高性能、低價位的工控系統。 |
|
|
|
選型表 |
|
型 號 |
規 格 代 碼 |
說 明 |
|
SWP-CSR |
□ □ □- □ □ □ □- □- □ |
大屏幕彩色記錄儀 |
|
功能選擇 |
|
|
|
|
|
|
|
|
|
彩色無紙記錄儀 |
|
|
|
|
|
|
|
|
|
|
彩色無紙記錄儀帶流量/熱能積算功能 |
|
|
|
|
|
|
|
|
|
|
彩色無紙記錄儀帶32段自整定PID控制功能 |
|
|
|
|
|
|
|
|
|
|
彩色無紙記錄儀帶天然氣流量積算功能 |
|
外形尺寸 |
8 |
|
|
|
|
|
|
|
165*150*210mm |
|
9 |
|
|
|
|
|
|
|
288*288*210mm |
|
液晶屏類型 |
T |
|
|
|
|
|
|
TFT真彩色液晶屏 |
|
S |
|
|
|
|
|
|
STN彩色液晶屏 |
|
輸入通道數 |
□ |
|
|
|
|
|
可選擇2-16 (要求全可切的***多帶6路) |
|
通訊方式 |
0 |
|
|
|
|
無通訊 |
|
1 |
|
|
|
|
RS-232C (可選擇帶打印功能) |
|
2 |
|
|
|
|
RS-485 |
|
輸出通道數 |
□ |
|
|
|
可選擇0-8 |
|
報警輸出點數 |
□ |
|
|
可選擇0-12 |
|
DC24V饋電輸出路數 |
□ |
|
可選擇0-6 |
|
存儲器容量 |
1 |
64Mbit |
|
2 |
128Mbit | |
|
★ 注：1臺記錄儀中***多可帶3塊擴展板，特殊型號或要求的, 請提供分度號或參考標準，定貨時說明 。 |
|
擴展I/O卡及其他配件 |
|
型 號 |
代 碼 |
說 明 |
|
SWP-CSR-PW |
|
電源板,帶4路繼電器輸出 |
|
SWP-CSR-AI |
□ |
2通道全隔離全可切輸入卡,1:1路，2:2路，（帶饋電） |
|
SWP-CSR-PI |
□ |
2通道頻率輸入卡, 1:1路，2:2路 |
|
SWP-CSR-AO |
□ |
4通道I/V輸出卡, 1:1路，2:2路, 3:3路，4:4路 |
|
SWP-CSR-HI |
□ |
|
|
|
電流輸入路數（0-8） |
8信號量混合輸入輸出卡 （*） |
|
□ |
|
|
電壓輸入路數（0-8） |
|
□ |
|
熱電偶輸入路數（0-8） |
|
□ |
熱電阻輸入路數（0-4） |
| |
DC24V饋電路數（0-2） |
|
SWP-CSR-JO |
□ |
繼電器輸出擴展卡(1-8)，共地接點，***多8路 |
|
SWP-CSR-USB |
□ |
USB存儲棒（1：64Mb，2：128Mb） | |
|
注*：電流輸入路數+電壓輸入路數+熱電偶輸入路數+熱電阻輸入路數*2+饋電路數>8 為無效。 | |
