概述 |
|
|
SWP-T20X系列經濟型壓力變送器采用具有******xj****水平的進口陶瓷壓阻傳感器，配合高精度電子元 |
|
件，經嚴格的工藝過程裝配而成。采用無中介液的干式壓力測量技術，充分發揮了陶瓷電阻傳感器的技 |
|
術優勢，使SWP-T20X系列壓力變送器具有優異的技術性能。穩定性高，并具有很高的測量精度。 |
|
SWP-T20X系列經濟型壓力變送器具有多種型號，多種量程，多種過程連接形式。可廣泛用于石油、 |
|
化工、電力、冶金、制藥、食品等許多工業領域，可適應工業測量的各種場合及介質，是傳統壓力表及 |
|
傳統壓力變送器的理想升級換代產品，是工業自動化領域理想的壓力測量儀表。 |
|
主要特點 |
|
◆穩定性高 每年優于0.1％滿量程。 |
|
◆溫度偏移小 由于取消了測量元件中的中介液，因而傳感器不僅獲得 |
|
了很高的測量精度，且受溫度的影響小。 |
|
◆可靠性好 采用大規模IC，電路可靠性好，抗干擾性能強。 |
|
◆適用性廣 產品具有多種型號，多種過程連接形式，多種制作材料 |
|
，可適應工業測量中的各種介質。 |
|
◆安裝維護簡便 產品結構合理，體積小,重量輕，可直接任意位置安裝。 | |
|
工作原理 |
|
儀表通過溫度傳感器把溫度信號變為電信號，再由前置放大器把此電信號放大濾波，送往CPU的A/D 轉換模塊進行模擬量到數字量的變換。***后由CPU進行數據處理并顯示及PWM輸出。原理框圖如下： |
|
|
|
被測介質的壓力直接作用于傳感器的陶瓷膜片上，使膜片產生與介質壓力成正比的微小位移，正常工作狀態下，膜片***大位移不大于0.025毫米，電子線路檢測這一位移量后，即把這一位移量轉換成對應于這一壓力的標準工業測量信號。超壓時膜片直接貼到堅固的陶瓷基體上，由于膜片與基體的間隙只有0.1毫米，因此過壓時膜片的***大位移只能是0.1毫米，所以從結構上保證了膜片不會產生過大變形，該傳感器具有很好的穩定性和高可靠性。 |
|
技術參數 |
|
◆準確度等級 0.5級 |
|
◆回 差 0.1%FS |
|
◆溫度影響 ±0.1%/10℃ |
|
◆工作電壓 DC 13V～30V |
|
◆年穩定性 ±0.2% |
|
◆信號輸出 4～20mA |
|
◆允許過壓 量程150% |
|
◆外型尺寸 120×60×100 max |
|
◆***大壓力 量程200% |
|
◆允許溫度 介質 -20～70℃ 環境 -20～80℃ |
|

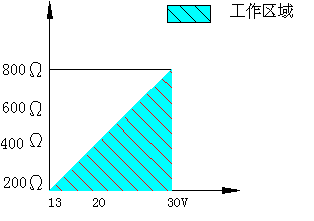

負載特性 |
外形尺寸及安裝方式 |
|
|
|
|

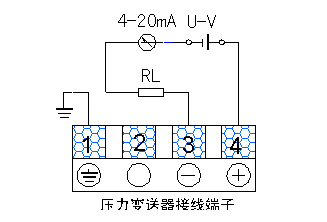

接線方式 |

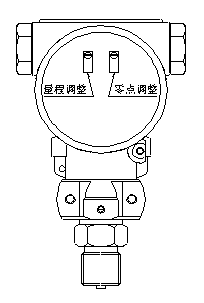

零點及量程調整 |
|
|
|
|
注意事項 |
? |
|
1、傳感器允許***大壓力為2倍量程； |
|
2、安裝時，用扳手夾住M20×1.5的外六角部分，切不可將力作用于壓力變送器外殼。 |
|
型號內容 |
|
型 號 |
代 碼 |
說 明 |
|
SWP- |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
T20X經濟型 |
|
變送器類型 |
T20X |
? |
? |
? |
? |
? |
? |
? |
經濟型 |
|
過程連接方式和材料 |
R |
? |
? |
? |
? |
? |
? |
外螺紋G1/2（不銹鋼 1Gr18Ni9Ti） |
|
G |
? |
? |
? |
? |
? |
? |
外螺紋M20×1.5（不銹鋼 1Gr18Ni9Ti） |
|
密封件材料 |
3F |
? |
? |
? |
? |
? |
聚四氟乙烯 |
|
信號輸出方式 |
2 |
? |
? |
? |
? |
4-20mA二線 |
|
外殼類型 |
A |
? |
? |
? |
鋁外殼無現場指示，防護等級IP65 |
|
精度等級 |
2 |
? |
? |
0.2 |
|
5 |
? |
? |
0.5 |
|
9 |
? |
? |
特殊要求 |
|
測量范圍 |
? |
? |
見標準量程表 |
|
Y |
? |
非標準量程 |
|
傳感器類型 |
R |
陶瓷壓阻 | |
|
＊ 特殊過程連接方式和材料請在訂貨時說明 |
|
標準量程表 |
|
測量范圍 |
代號 |
量程調節范圍 |
|
0-4kPa |
D1 |
0.7-7kPa |
|
0-6kPa |
D2 |
0.7-7kPa |
|
0-10kPa |
D3 |
1.0-10kPa |
|
0-16kPa |
D4 |
10.0-20kPa |
|
0-20kPa |
D5 |
10.0-20kPa |
|
0-25kPa |
D6 |
12.0-30kPa |
|
0-40kPa |
D7 |
12.0-40kPa |
|
0-60kPa |
D8 |
20.0-60kPa |
|
|
|
|
|
0-100kPa |
E1 |
30.0-100kPa |
|
0-160kPa |
E2 |
60.0-200kPa |
|
0-200kPa |
E3 |
60.0-200kPa |
|
0-250kPa |
E4 |
120.0-400kPa |
|
0-400kPa |
E5 |
120.0-400kPa |
|
|
|
|
|
0-0.6MPa |
F1 |
0.2-0.6MPa |
|
0-1.0MPa |
F2 |
0.3-1.0MPa |
|
0-1.6MPa |
F3 |
0.6-2.0MPa |
|
0-2.0MPa |
F4 |
0.6-2.0MPa |
|
0-2.5MPa |
F5 |
1.2-4.0MPa |
|
0-4.0MPa |
F6 |
1.2-4.0MPa |
|
0-6.0MPa |
F7 |
2.0-6.9MPa |
|
|
|
|
|
0-10MPa |
H1 |
3.0-10MPa |
|
0-20MPa |
H2 |
6.0-20MPa |
|
-2-2kPa |
C1 |
2.0-7.0kPa |
|
5-5kPa |
C2 |
5.0-20kPa |
|
-10-10kPa |
C3 |
2.0-20kPa |
|
-20-20kPa |
C4 |
-8.0-20kPa |
|
-50-50kPa |
C5 |
10.0-100kPa |
|
|
|
|
|
-100-0kPa |
B1 |
-40-100kPa |
|
-100-100kPa |
B2 |
-40-100kPa |
|
-100-300kPa |
B3 |
50-400kPa |
|
-100-900kPa |
B4 |
240-1000kPa | |
