SWP-SSR智能防盜型流量/熱能無紙記錄儀集流量/熱能積算與記錄于一體，是一種智能化的多功能二次儀表，適用于對各種介質的液體或氣體流量或熱能進行過程監測，總量累積；借助其記錄與遠傳功能，還可隨時調閱或打印過程量變化的歷史曲線及相關的歷史數據。 |
|
一、儀表特點 |
|
1、可接受多達16路被測信號，根據用戶設定要求完成從信號采集、流量/熱能積算、控制、記錄、追憶到傳送的全過程。 |
|
2、 可選擇多種流量的溫度、壓力補償方式。流量系數K可自動演算完成，方便參數設置。 |
|
3、可根據需要變送輸出標準模擬信號，可對傳感器饋電輸出，組成的系統可省去配電器。 |
|
4、防盜、掉電記錄功能 |
|
|
|

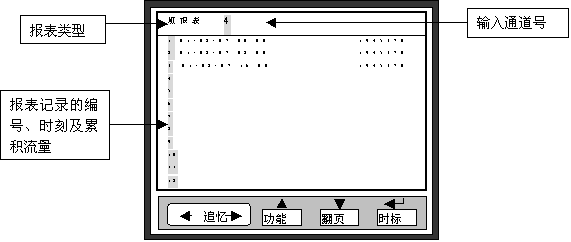

5、月、日、班報表 |
|
|
|
二、儀表外形 |
|
型號 |
SWP-SSR系列 |
|
儀表外形 |
 |
儀表尺寸:144×144×220mm
開孔尺寸:137×137mm
重 量:1000g
|
 | | |
|
三、 SWP-SSR系列型譜表 |
|
型 號 |
代 碼 |
說 明 |
|
SWP -SSR-L |
□ □ □□- □- □ □- □-□-□ □ |
大屏幕帶背光液晶流量/熱能顯示儀表` |
|
外形尺寸 |
8 |
|
|
|
|
|
|
|
|
|
144×144×220mm |
|
輸入通道數 |
|
? |
? |
? |
? |
? |
? |
? |
? |
| 一路流量輸入、壓力輸入、溫度輸入 |
| 二路流量輸入、壓力輸入、溫度輸入 |
| 三路流量輸入、壓力輸入、溫度輸入 |
| 四路流量輸入、壓力輸入、溫度輸入 |
| 五路流量輸入、壓力輸入、溫度輸入 | |
|
控制作用 |
|
? |
? |
? |
? |
? |
? |
? |
| 無補償輸入 |
| 帶補償輸入 |
| 過熱蒸汽帶溫壓補償－查表法 |
| 飽和蒸汽帶溫壓補償－查表法 | |
|
通訊方式 |
□ |
|
|
|
|
|
|
0:無通訊；2:RS-232；8:RS-485 |
|
輸出方式 |
|
? |
? |
? |
? |
? |
| 無輸出 |
| 4～20mA變送輸出 |
| 0～10mA變送輸出 |
| 1～5V變送輸出 |
| 0～5V變送輸出 |
| SCR－可控硅過零觸發脈沖輸出 |
| SSR－固態繼電器電壓輸出 | |
|
輸入類型 |
□ |
|
|
|
|
參見"輸入類型" |
|
報警輸出方式 |
□ |
|
|
|
參見"報警方式" |
|
饋電輸出 |
（1－6）P |
|
|
（1－6）路DC24V饋電輸出 |
|
存儲器容量 |
□ |
|
1:4Mb；2:8Mb；3:12Mb；4:16Mb |
|
供電方式 |
□ |
AC220V電源 | |
|
存儲器容量出廠基本配置4Mb，出廠不注明 |
|
★ 輸入類型 |
|
代碼 |
輸入類型 |
測 量 范 圍 |
代碼 |
輸入類型 |
測 量 范 圍 |
代碼 |
輸入類型 |
測 量 范 圍 |
|
01 |
B |
400～1800 ℃ |
09 |
Pt100.1 |
-99.9～199.9℃ |
17 |
30～350Ω |
-1999～99999 d |
|
02 |
S |
0 ～1600 ℃ |
10 |
Cu50 |
-50.0～150.0 ℃ |
18 |
特 殊 規 格 |
用 戶 特 定 |
|
03 |
K |
0 ～1300 ℃ |
11 |
Cu100 |
-50.0～150.0 ℃ |
19 |
4～20 mA開方 |
-1999～99999 d |
|
04 |
E |
0 ～1000 ℃ |
12 |
4～20 mA |
-1999～99999 d |
20 |
0～10mA開方 |
-1999～99999 d |
|
05 |
T |
-200～400 ℃ |
13 |
0～10 mA |
-1999～99999 d |
21 |
1～ 5 V開方 |
-1999～99999 d |
|
06 |
J |
0 ～1200 ℃ |
14 |
1～5 V |
-1999～99999 d |
22 |
0～5 V開方 |
-1999～99999 d |
|
07 |
Wre |
0 ～2300 ℃ |
15 |
0～5 V |
-1999～99999 d |
23 |
全切換輸入 |
詳見下表 |
|
08 |
Pt100 |
-200～650 ℃ |
16 |
0～20 mA |
-1999～99999 d |
24 |
頻率輸入 |
0～10KHz | |
|
★ 全切換輸入分度號表 |
|
代碼 |
輸入類型 |
代碼 |
輸入類型 |
代碼 |
輸入類型 |
代碼 |
輸入類型 |
代碼 |
輸入類型 |
|
01 |
B |
05 |
T |
09 |
Pt100.1 |
14 |
1～5 V |
18 |
1～ 5 V開方 |
|
02 |
S |
06 |
J |
10 |
Cu50 |
15 |
0～5 V |
19 |
0～5 V開方 |
|
03 |
K |
07 |
WRe |
12 |
4～20 mA |
16 |
4～20mA開方 |
|
|
|
04 |
E |
08 |
Pt100 |
13 |
0～10 mA |
17 |
0～10mA開方 |
|
| | |
|
★ 報警方式： |
|
代 碼 |
N |
H |
L |
G |
A |
|
報警方式 |
無報警（可省略） |
上限報警 |
下限報警 |
偏差內報警 |
偏差外報警 | |
| ★ 型號舉例： |
|
SWP-SSR-L8201-22-08-HHL-2P(12Mb) |
|
2路無補償輸入，通訊方式為RS-232，4～20mA變送輸出，輸入類型為Pt100，第一報警為上限報警，第二報警為上限報警，第三報警為下限報警，2路DC24V饋電輸出，12M存儲容量。 |
|
★ 通道***多只能做五路帶溫壓補償的流量。 |
|
★ 當流量無須補償輸入時，該儀表***多可做16通道流量積算儀. |
